UNS R30003 재료 CoCrNiMo 합금 냉 laminated 스트립 디아프라그마 밸브 응용을위한 거울 마무리

UNS R30003 재료 CoCrNiMo 합금 냉 laminated 스트립 디아프라그마 밸브 응용을위한 거울 마무리

R30003는 냉동 작업으로 강화된 비자기 아우스테니트 합금이며, 중간 온도 (약 500°C) 에서 노화하여 추가적으로 단단해질 수 있습니다. 완전히 단단한 상태에서는탄력 모듈은 약 210,000 MPa입니다., 2500 MPa까지의 UTS 레벨로 냉 laminated 스트립. 그 매우 높은 강도 강도 외에도, R30003는 물리적,화학적, 기술적 특성으로 다양한 용도에 적합합니다..

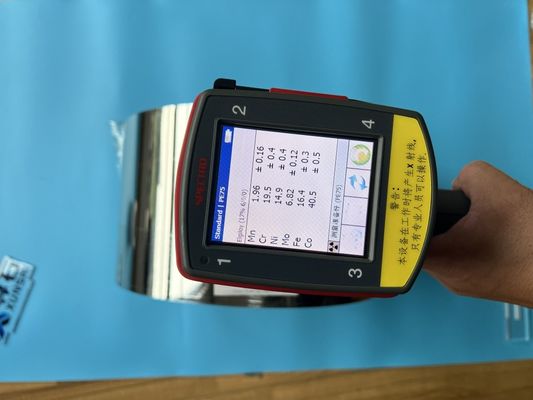

화학적 성분 (% wt)

• C: 최대 0.15
• Mn: 1.5-2.5
• Si: 최대 1.2
• P: 최대 0.015.
• S: 최대 0.015.
• CR: 19.0-21.0
• 니: 14.0-16.0
• 코: 39.0-41.0
• MO: 6.0-8.0
• 최대 0.1
• Fe: 잔류

사양

• ASTM F1058
• AMS 5876
• NACE MR 0175
• UNS R30003
• 2번4711
• 엘길로이
• 피노크스

R30003의 문자

• 부식, 스트레스 부식 균열 및 수소 침착에 대한 특별한 저항성
• 좋은 피로력
• 노화 없이 봉사하는 것.
• 자석이 없는 것
• 액체 헬륨에서 약 500°C까지 다양한 온도에서 사용할 수 있습니다.
• 인간 조직과 접촉할 때 완벽한 수동성
• 다른 재료로 달성 할 수 없는 강도 수준으로 이어지는 형성 후 노화 경화로 부품의 강도를 높일 수있는 가능성.
• 낮은 온도에서 깨지기성이 없는 것 (변화 온도 없는 것)
• 스테인리스 스틸보다 최대 100°C 더 높은 작동 온도
• 모리브덴을 포함 한 스테인레스 스틸보다 훨씬 뛰어난 부식 저항성
• 긴장과 톱션 모두에서 높은 탄력 모듈과 결합한 매우 높은 양력 강도는 많은 양의 탄력 에너지를 저장하고 빠르게 방출 할 수 있습니다.

신청서

• 항공 및 우주 장비
• 대막 밸브
• 자동차용 ABS 시스템
• 자동차용 주입 시스템
• 전기 및 전자 장비
• 화학 및 석유 및 가스 산업용 장비
• 유연한 결합
• 심장 박동기 전극
• 프린터 스프링
• 산골합성을 위한 인공장치
• 원형 스프링 (헬릭스 등)
• 수술용 임플란트 및 의료기기
• 각종 대막

기술적 특성

가공 및 조형

가열 된 배달 조건의 기계적 특성은 다른 아우스테니트 합금과 유사합니다.

가공은 PHYNOX 작업이 강하게 굳어지기 때문에 탄화물 도구로 수행하는 것이 바람직합니다. 중도적인 절단 속도를 사용하여 큰 빗각을 사용해야합니다.

많은 일반적인 가공 및 형성 작업은 냉동 작업 상태에서 수행 될 수 있습니다. 특히, 스프링의 단순한 롤링은 최대 85%의 스트레인 레벨로 수행 될 수 있습니다.더 복잡한 모양을 만드는 작업, 온화한 감기 감소

선택해야 합니다.

R30003는 전기 화학 가공이 가능하며, 일부 회사는 이 기술에 특화되어 있습니다.

용접 및 용조

R30003는 특히 저항 점 용접, 전자 빔 용접 및 아르곤 활 용접으로 쉽게 용접 될 수 있습니다. 그러나 용접도 가능합니다.노화 경화 는 냉면 에서만 얻을 수 있기 때문 이다, 이것은 용접 또는 용연 결합을 크게 부하되지 않는 위치에 배치하거나 불연속 결합을 사용하여 고려해야합니다.

오징어

기계적 탈갈림 이외에도 공기 상에서 가열 시 형성된 산화물 필름은 5%의 형광수산과 12%의 질소산을 포함하는 끓는 수액 용액에 부품들을 몰입시켜 제거할 수 있습니다.

산소

XUNSHI에서 사용할 수 있는 양식

R30003는 냉불 스트립, 냉불 와이어, 덥게 만든 둥근 막판 형태로 제공됩니다.

냉 laminated 스트립: 두께 0.01 ~ 2.0mm, 너비 1 ~ 220mm.

냉면 철: 지름 0.20 ~ 5.0mm, 코일, 롤 또는 절단 길이.

열조형 둥근 막대: 지름 30mm~500mm, 검은색 마감 또는 거친 가공
